19.3.2013 uudempi takaiskari paikoilleen.

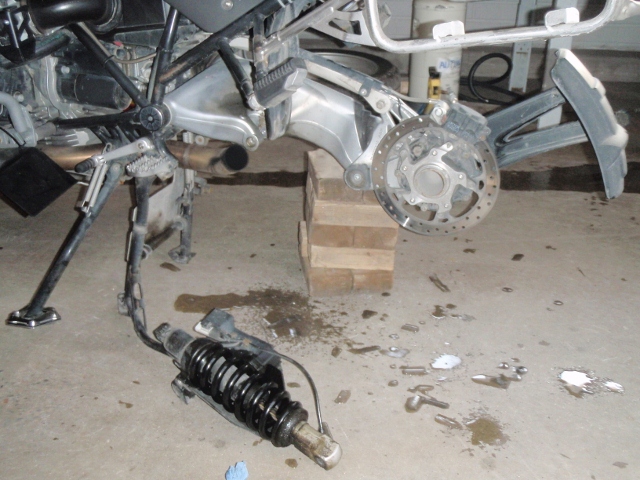

Takaiskarin vaihto ei ole suuren suuri operaatio. Pyörä seisomaan keskituelle. Takarengas pois ja pakoputken takavaimennin pois. Työkalut 15 mm lenkki ja Torxs 55. Samoilla saa myös iskarin pois.



Huusin Saksan eBay stä 2000 km ajetun takaiskarin. Valmistettu 2011.

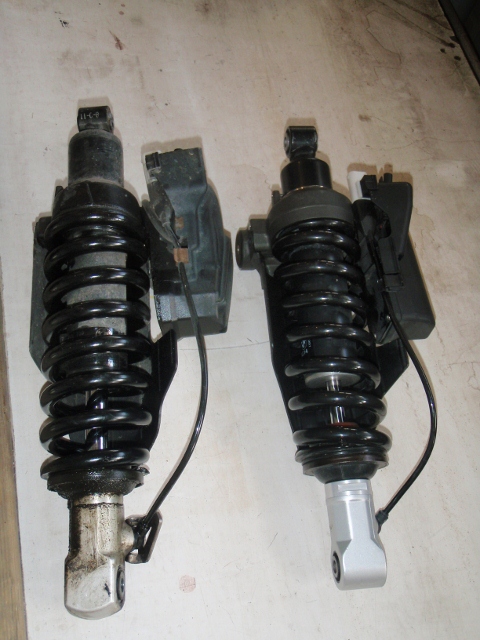

Vasemmalla alkuperäinen joka alkoi vuotamaan. Oikealla WP 2011 vuotuisesta pyörästä jolla ajettu 2000 km, huudettu eBay de, jossa tuo moottori hivenen pienempi. Muuten ihan samanlainen. Pyörässä on  ESA (Electronic Suspension Adjustment, jousituksen ja iskunvaimennuksen elektroninen säätö)



Vanha iskari                                                                           Uusi iskari

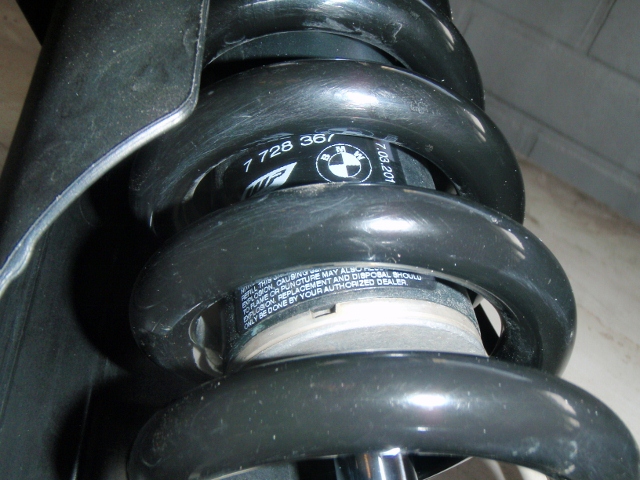

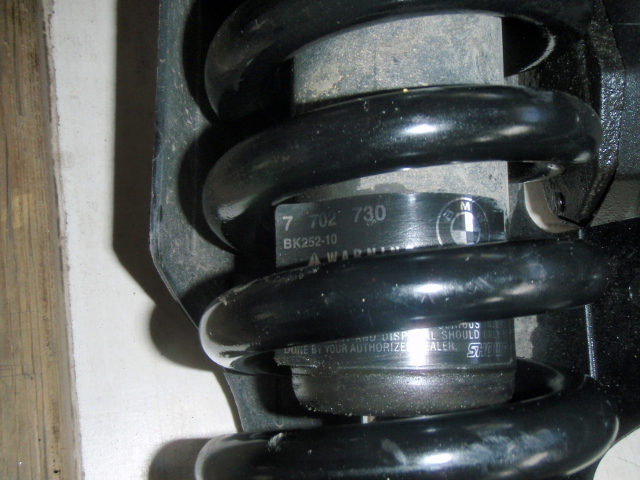

 Paikoillaan oleva oli SHOWA Japanilais-valmisteinen. Joka ei ole korjattavissa. Varaosanumero. 33 53 7 702 730 Uusi on WP iskari. Korvattu: 33 53 7 728 367 jossain 2008 ja 2011 välillä on alettu käyttämään WP iskaria.

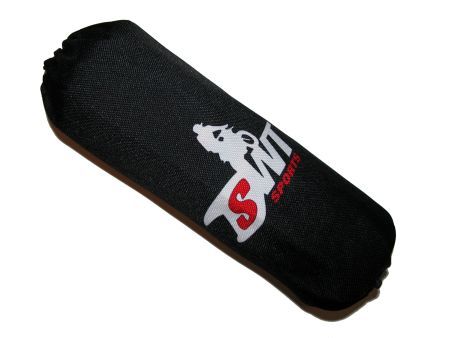

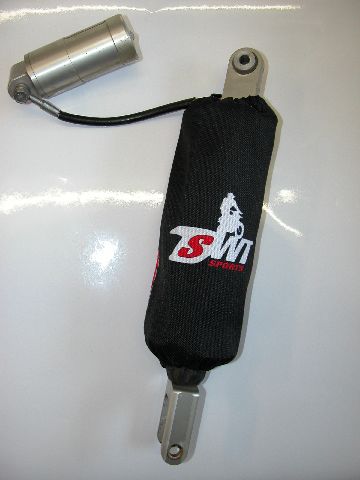

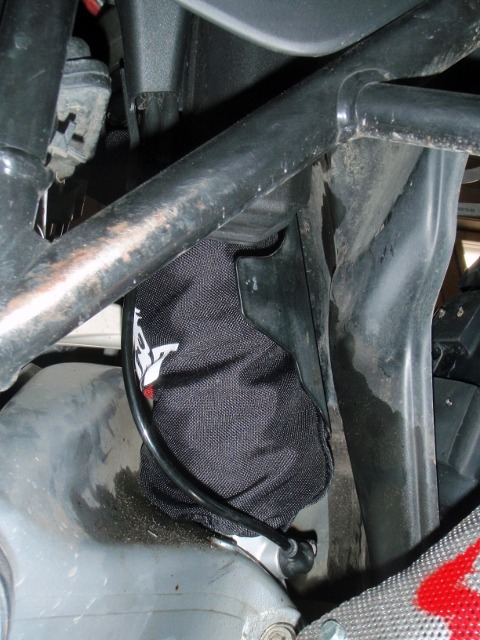

Laitoin suojat talviajoa varten. Tuohon akselille kun tulee jäätä se syö tiiviste pinnan. Johtuu siitä kun pyörät yleensä suunnitellaan kesäkäyttöön. Toisin kuin moottorikelkat. Moottorikelkan iskareissa yleensä on skrapa jo poistaa jään ja näin säästää tiiviste pintoja. Pitäisiköhän antaa insinööreille neuvoja ? Pyörällä ajettu nyt talviolosuhteissa noin 7000 km kahden talven aikana.



Tilattu  eBay de 18 euroa + posti.



Replacing rear spring strut




(-) Remove the rear spring strut



Take the load off the swinging arm.

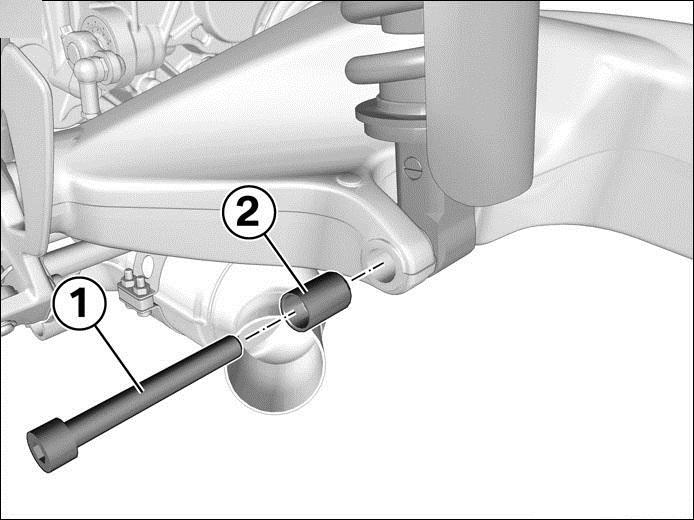

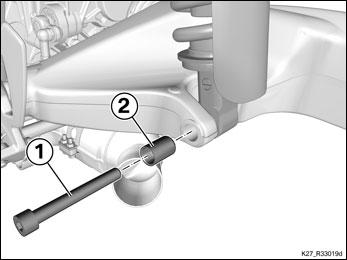

Remove screw (1) with bushing (2).

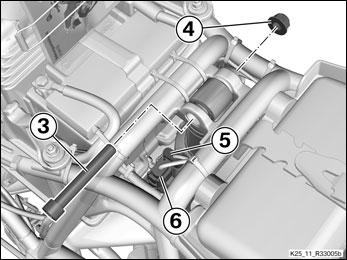

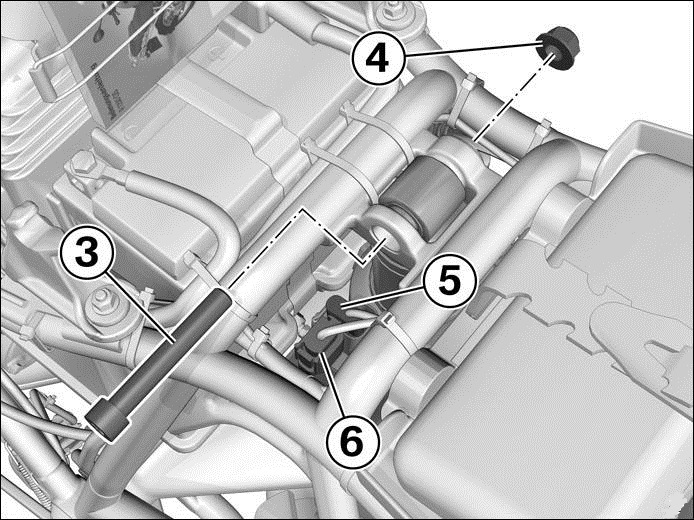

Remove screw (3) and nut (4).



Disconnect ESA plugs (5) and (6).



Remove the spring strut; if necessary deflate the rear tyre.


(-) Install the rear spring strut






Clean the threads.







Install the spring strut.



Install screw (1) with bushing (2).

Tightening torques

Spring strut to rear swinging arm

M10 x 80 - 10.9 use thread-locking compound for repair, Loctite 243

58 Nm






Attach bolt (3) and nut (4).

 Tightening torques

Spring strut to main frame

M10 x 1.25 x 65 - 10.9, Replace nut, lubricate screw head Mechanical thread lock, Optimoly TA

50 Nm





Connect ESA plugs (5) and (6).
